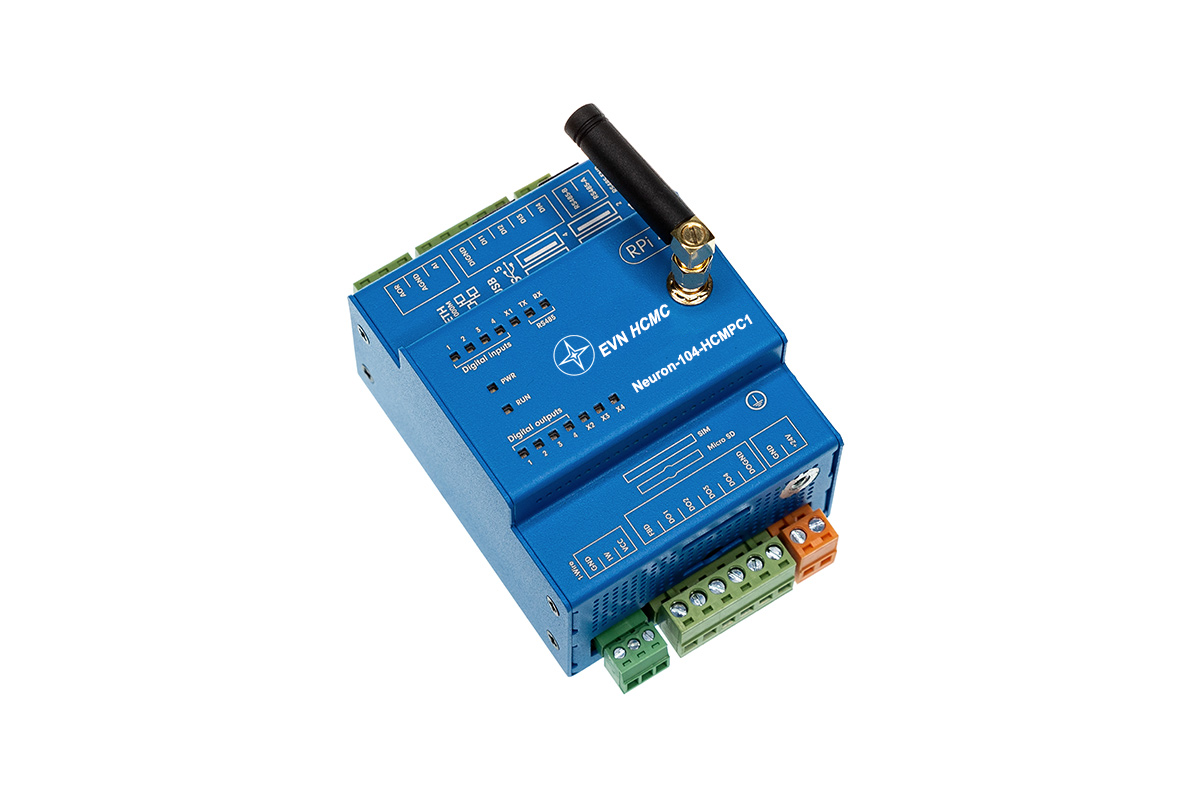

EVN-Neuron-104-HCMPC1

EVN- Neuron-104-HCMPC1là Bộ điều khiển tự động hóa thông minh (Smart Automation Controller) dành cho tự động hóa, giám sát và điều khiển. Kiến trúc I/O linh hoạt (số & tương tự) giúp triển khai nhanh các hệ thống từ đơn giản đến mở rộng. Phiên bản S104-G tích hợp GSM/GPRS, RS485.

Tính năng nổi bật

Hoạt động như một Workstation tại trạm hạ thế, đóng vai trò là máy tính công nghiệp để giám sát, điều khiển và lưu trữ dữ liệu
Kiến trúc linh hoạt, hỗ trợ ngõ vào Digital và ngõ ra Analog
Mô-đun GSM/GPRS với ăng-ten tháo rời và khe SIM
Thu thập dữ liệu SCADA từ các Smart CB qua RS485: điện áp, dòng điện, công suất, dòng rò, độ lệch pha (1 pha và 3 pha)
Thu thập dữ liệu giám sát môi trường thông qua các cảm biến và giao tiếp vật lý Wi-Fi: nhiệt độ, độ ẩm, ánh sáng… trong trạm
Điều khiển trực tiếp các Smart CB thông qua giao tiếp chuẩn công nghiệp Modbus

Kết nối với Server trung tâm qua giao thức IEC 60870-5-104 (IEC 104)
Phần mềm n3uron cho truyền thông SCADA và hỗ trợ viết các tool tùy chỉnh
Giao tiếp đa dạng: RS485, Ethernet, Wi-Fi, GSM
Vỏ nhôm IP20, lắp DIN-rail
Hệ điều hành Linux, nền tảng mở
Watchdog & chẩn đoán trạng thái thiết bị

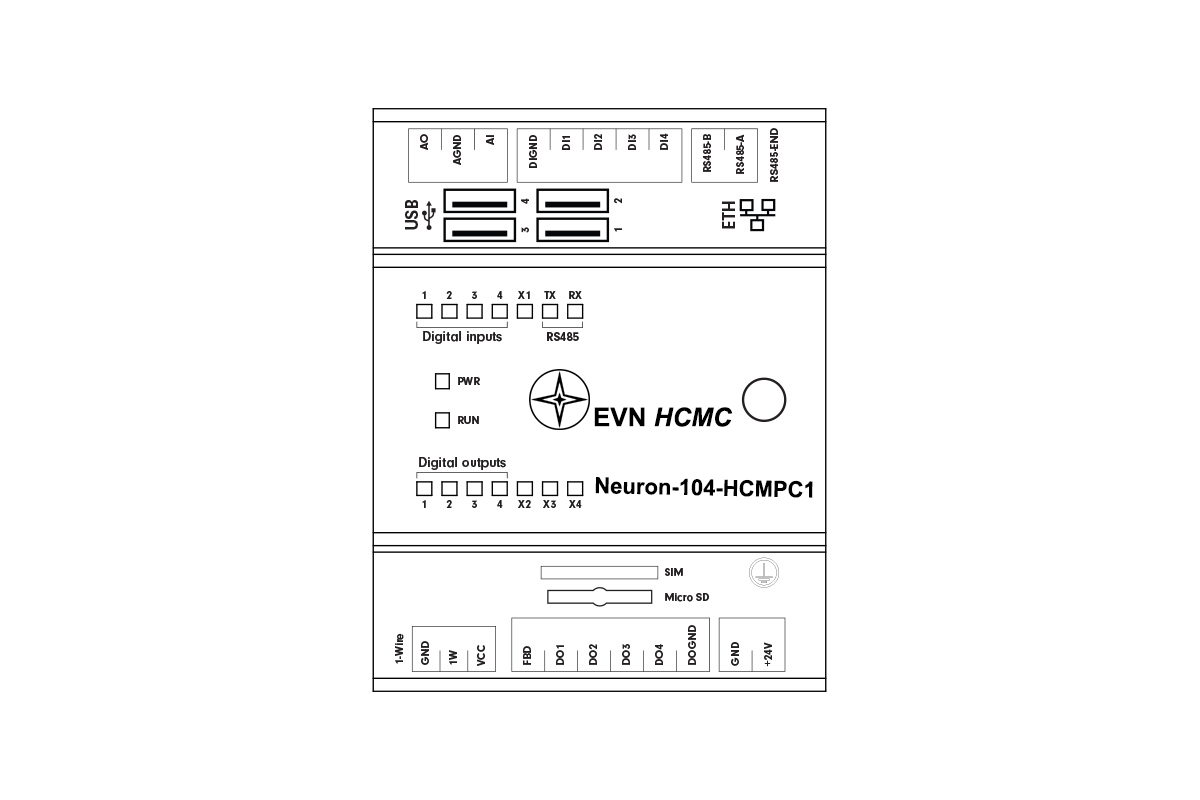

Inputs & Outputs

Digital inputs (DI) : Được thiết kế để đọc trạng thái của các thiết bị hai trạng thái như nhiều cảm biến digital, công tắc và nút bấm, cảm biến chuyển động, v.v. Theo mặc định, tất cả đầu vào digital đều có chức năng đếm.

Digital outputs (DO) : Có thể áp dụng để chuyển mạch các thiết bị hai trạng thái sử dụng dòng điện một chiều (DC) như khóa, rơle ngoài, tiếp điểm, v.v. DO cũng có thể được sử dụng để điều khiển analog nhờ chức năng điều chế độ rộng xung (PWM).

Analog input (AI) : Được thiết kế để có thể đo điện áp, dòng điện hoặc điện trở để đọc giá trị từ nhiều cảm biến analog khác nhau (đồng hồ đo áp suất, nhiệt kế, máy đo độ căng, v.v.).

Analog output (AI) : Được sử dụng để điều khiển và điều chỉnh các thiết bị như van ba chiều, động cơ điện, bộ biến tần, bộ trao đổi nhiệt, v.v. bằng dòng điện một chiều hoặc điện áp.

Kết nối truyền thông vật lý:

Công nghệ	Mô tả ngắn
RS-485	Chuẩn truyền thông nối tiếp đa điểm (half duplex), dùng phổ biến trong công nghiệp
CAN	Chuẩn truyền thông đa điểm tốc độ cao, dùng phổ biến trong ô tô và thiết bị công nghiệp.
Ethernet	Chuẩn truyền mạng máy tính tốc độ cao, hỗ trợ TCP/IP, dùng cả trong công nghiệp và văn phòng.
Wi-Fi	Các chuẩn truyền thông không dây khác dùng cho IoT, điều khiển từ xa, mạng cảm biến,...
4G	Chuẩn truyền thông không dây di động tốc độ cao, dùng để truyền nhận dữ liệu server & thiết bị

Giao thức truyền nhận dữ liệu:

Giao thức	Mô tả ngắn
Modbus (RTU/TCP)	Giao thức truyền thông công nghiệp đơn giản, dùng phổ biến qua RS-485 hoặc TCP/IP. Dùng để truyền và nhận dữ liệu từ các thiết bị như Smart CB, cảm biến….
IEC 60870-5-104 (IEC 104)	Giao thức giám sát điều khiển từ xa (SCADA) chuẩn châu Âu, dùng trên nền TCP/IP, giao thức này dùng cho việc truyền nhận dữ liệu giữa Server và thiết bị.
API (REST API / HTTP API / MQTT…)	Cách trao đổi dữ liệu cấp cao qua Internet, dùng nhiều trong các hệ thống IoT, tới Web Service trên server.

Module xử lý tính toán

EVN- Neuron-104-HCMPC1được trang bị bộ vi xử lý lõi tứ Broadcom BCM2712 Arm Cortex A76 @ 2,4 GHz, nhanh hơn gấp ba lần so với thế hệ trước. Với các tùy chọn RAM lên đến 16GB Mang lại hiệu năng vượt trội cho nhiều ứng dụng đòi hỏi hiệu năng cao. Thẻ nhớ MicroSD được sử dụng làm bộ nhớ hệ thống

Ứng dụng điển hình

Tự động hóa & giám sát trạm hạ thế
Thu thập & phân tích dữ liệu SCADA từ thiết bị điện thông minh
Giám sát môi trường vận hành (nhiệt độ, độ ẩm, ánh sáng)
Điều khiển Smart CB & tích hợp HMI/SCADA
Giải pháp IIoT/Edge cho nhà máy & tòa nhà

Tài liệu

Modbus register map — Bảng địa chỉ thanh ghi Modbus Tải
Manual — Hướng dẫn cài đặt & vận hành Tải
Certification — Chứng nhận Tải
Instruction leaflet — Hướng dẫn sử dụng Tải
Product datasheet — Tính năng sản phẩm và thông tin kỹ thuật Tải
Product leaflet — Giới thiệu sản phẩm Tải

(*Thay liên kết tải thực tế theo tài liệu của bạn.)

Thông số kỹ thuật

CPU / RAM	Broadcom BCM2712 Arm Cortex A76 @ 2,4 GHz
Ngõ vào digital (DI)	4 kênh, hỗ trợ counter
Ngõ ra digital (DO)	4 kênh NPN open-drain, hỗ trợ PWM
Ngõ vào analog (AI)	1 kênh: điện áp/dòng/điện trở
Ngõ ra analog(AO)	1 kênh: điện áp/dòng
Giao tiếp	RS485 (Modbus RTU), Ethernet, Wi-Fi
Giao thức & phần mềm	Modbus RTU/TCP, API, IEC 60870-5-104 (qua n3uron),
Điện áp cấp	220 V ACtd>
Kích thước	~72 × 90 × 55.5 mm; lắp DIN-rail 35 mm
Nhiệt độ hoạt động	0 °C … +55 °C; bảo quản –25 °C … +70 °C
Vỏ máy	Nhôm, IP20, đóng vai trò tản nhiệt
Chức năng đặc biệt	GSM/GPRS (anten rời + khe SIM), Watchdog, LED trạng thái
Vai trò trạm	Workstation trạm hạ thế: thu thập SCADA (Smart CB), giám sát môi trường Wi-Fi, điều khiển Smart CB, kết nối IEC 104

Ghi chú

Thông số có thể điều chỉnh theo cấu hình dự án & lựa chọn biến thể phần cứng.
